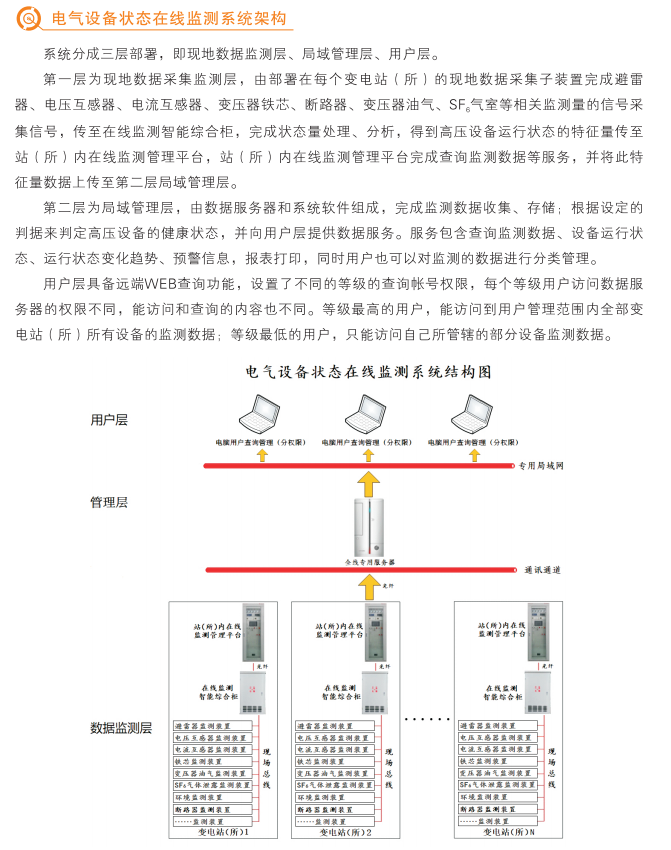

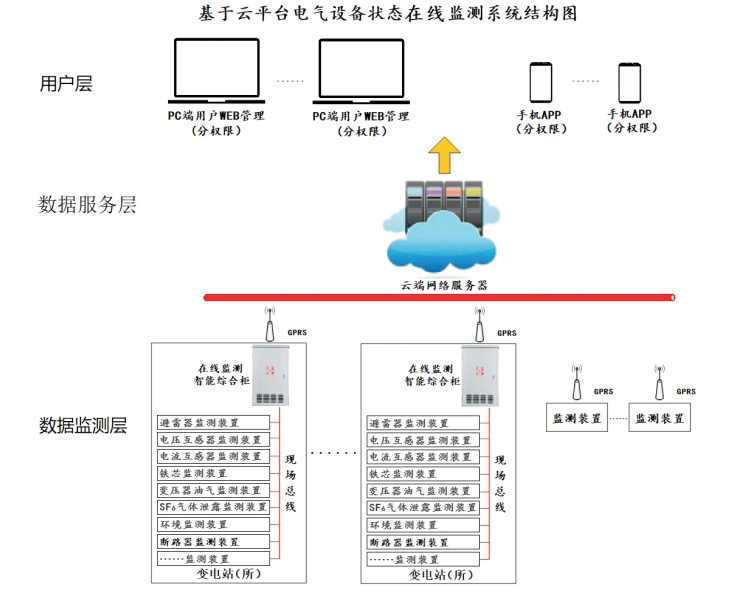

系統分成三層部署，即現地數據監測層、局域管理層、用戶層。

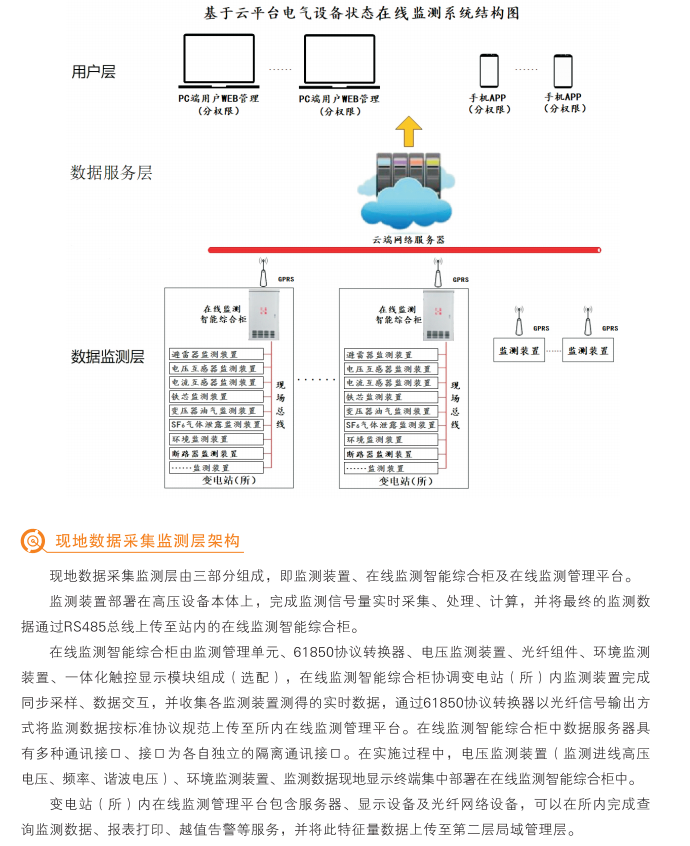

第一層為現地數據采集監測層，由部署在每個變電站(所)的現地數據采集子裝置完成避雷器、電壓互感器、電流互感器、變壓器鐵芯、斷路器、變壓器油氣、SF。氣室等相關監測量的信號采集信號，傳至在線監測智能綜合柜，完成狀態量處理、分析，得到高壓設備運行狀態的特征量傳至站(所)內在線監測管理平臺，站(所)內在線監測管理平臺完成查詢監測數據等服務，并將此特征量數據上傳至第二層局域管理層。
